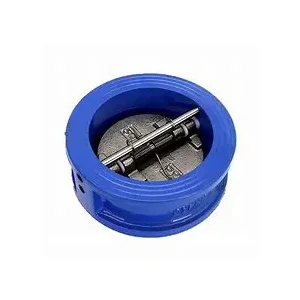

Cast Iron kipepeo kuangalia valve

Uunganisho wa aina ya wafer ya valve yetu ya ukaguzi wa kipepeo ya chuma hufanya iwe rahisi kusanikisha. Inaweza kushonwa sana kati ya vifurushi viwili, kuokoa nafasi nyingi za ufungaji, na inafaa sana kwa hali ya mpangilio wa bomba la nafasi.

Muundo na kanuni ya kufanya kazi

(I) muundo wa muundo

Valve ya kukagua chuma cha chuma inaundwa sana na sehemu za msingi kama vile mwili wa valve, disc ya valve, shina la valve, chemchemi (iliyo na mifano kadhaa). Mwili wa valve hutupwa kwa chuma cha kutupwa, hutoa msaada thabiti na msingi thabiti wa muundo kwa valve nzima. Diski ya valve ni sehemu muhimu ya kufikia kazi ya kuangalia. Sura yake na muundo wa muundo hutofautiana kulingana na hali tofauti za kufanya kazi. Njia za kawaida ni pamoja na diski moja na diski mbili. Shina la valve hutumiwa kuunganisha diski ya valve na kuelekeza harakati zake za harakati ili kuhakikisha kuwa diski ya valve inatembea kwa usahihi na vizuri wakati wa kufungua na kufunga. Baadhi ya valves za kuangalia zina vifaa vya chemchem. Kazi ya chemchemi ni kusaidia diski ya valve kufunga, kuongeza kuziba wakati wa kufunga, na kupunguza tukio la nyundo ya maji kwa kiwango fulani.

(Ii) Utaratibu wa kufanya kazi

Wakati kati inapita katika mwelekeo wa kawaida, shinikizo linalotokana na kati litasukuma diski ya valve kushinda mvuto wake mwenyewe na upinzani wa chemchemi unaowezekana, ili diski ya valve inazunguka karibu na shina la valve au shimoni ya pini kufungua. Kwa wakati huu, kati inaweza kupita kwenye valve vizuri, na mfumo mzima wa bomba uko katika hali ya kawaida ya mtiririko. Mara tu ya kati ikiwa na tabia ya kurudi nyuma, shinikizo la nyuma linalotokana na kurudi nyuma kwa kati na mvuto wa diski ya valve yenyewe itasababisha diski ya valve kuzunguka kwa upande mwingine haraka na inafaa sana kwa kiti cha valve, na hivyo kukata kituo cha reflux cha kati, kuzuia njia ya nyuma ya kati, na kuhakikisha kuwa kati ya mfumo wa pipeline kila wakati.

Vigezo vya kiufundi
